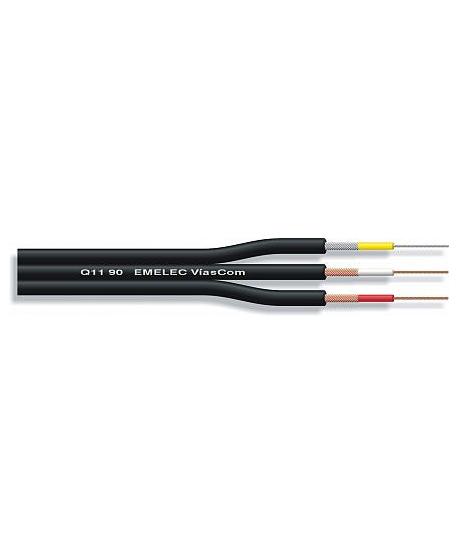

CABLE VIDEO DIGITAL 75 Ohms + AUDIO 2x0,14mm²

Construcción

Vídeo
Conductores: Cobre estañado OFC TC
Filástica: 10/0,10 mm
Aislamiento: FPE Ø 1,90 mm
Color: Amarillo
Pantalla: Espiral OFC TC 100% cobertura
Cubierta: UL-PVC Ø 3,00 mm
Colores: Negro y Blanco
Audio
Conductores: Cobre pulido OFC
Filástica: 2 x 18/0,10 mm
Aislamiento: UL-PVC Ø 1,40 mm
Colores: Blanco, Rojo
Pantalla: Espiral OFC 100% cobertura
Cubierta: UL-PVC Ø 3,00 mm
Colores: Negro y Blanco

Características eléctricas

                                       Audio           Vídeo
Impedancia:                                        75Ω
Resistencia 20°C
Conductor:                150 Ω/km    237,25 Ω/km
Aislamiento:              10M Ω/km     10M Ω/km
Capacidad c/p:           260 pF/m       67 pF/m
F. Velocidad: 0,66
Atenuación Vídeo:
MHz               1     5     10     50     100
dB/100m  2,5  5,9  8,3  18,6  26,9

Características físicas

No propagador de la llama IEC 60332-1-2
Temperatura de servicio: -15°C/ +70°C

Descripción del producto

Cable diseñado para transmisión de señales de vídeo y audio.
Conductor central flexible de 0,36 mm de cobre estañado OFC TC.
Dieléctrico de espuma de polietileno de alta densidad que permite una velocidad de propagación de la señal superior y una disminución de la atenuación.
Apantallamiento de un 100% gracias a la trenza de cobre estañado OFC TC en el de vídeo y cobre OFC en los de audio.
Cubierta UL-PVC no propagadora de la llama.

Aplicaciones

Enlaces de vídeo y audio.
Instalaciones fijas o móviles
Confeccionado de conexiones
